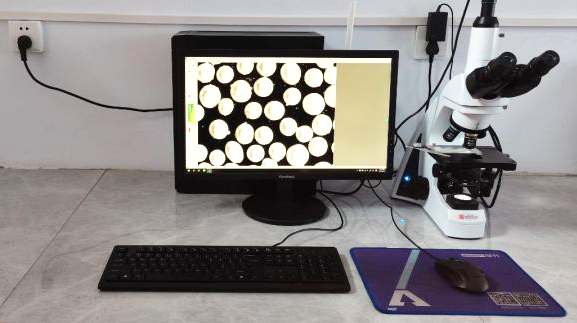

百特圖像顆粒分析系統BT-1600是一種圖像法粒度分布測試以及顆粒形態分析等多功能顆粒分析系統，該系統包括光學顯微鏡、數字CCD攝像頭、電腦、打印機等部分組成。它是將傳統的顯微測量方法與現代的圖像處理技術結合的產物。它的基本工作流程是通過專用攝像頭將顯微鏡的圖像拍攝下來;通過圖像采集卡將圖像傳輸?shù)诫娔X中;通過專門設計的顆粒分析軟件對圖像進行處理與分析;通過顯示器和打印機輸出分析結果。本系統具有直觀、形象、準確、測試范圍寬及自動識別、統計、量化等特點，不僅可以用來觀察顆粒形貌，還可以得到粒度分布、長徑比以及長徑比分布、圓形度以及圓形度分布等，為科研、生產領域增添了一種新的粒度測試手段。

　　1、 基本指標與性能

　　(1) 測試范圍： 1-3000微米。

　　(2) 系統最大放大倍數：4000倍。

　　(3) 分辨率：0.1微米。

　　(4) 重復性誤差：<3%(不包含樣品制備因素造成的誤差)。

　　(5) 粒度分布類型：體積分布、面積分布、數量分布、長徑比分布。

　　(6) 輸出項目：包括原始參數(包括樣品信息、測試信息等)，分析數據(包括區間分布、累計分布、平均徑、長徑比以及長徑比分布等)，圖形(區間分布直方圖和累計分布曲線等)。

　　2、 測試原理

　　(1) 標定方法

　　用顯微鏡專用標準刻度尺直接標定每個像素的尺寸，再根據每個顆粒圖像面積所占的像素多少來度量顆粒的大小。以微米為單位。

　　(2) 圖像顆粒分析系統的原理

　　通過對顆粒數量和每個顆粒所包含的像素數量的統計，計算出每個顆粒的等圓面積和等球體積，從而得到顆粒的等圓面積直徑、等球體積直徑以及長徑比等，再對所有的顆粒進行統計，從而得到粒度分布等信息。
